Timer 89C51

Posted on 12.25 by Unknown

  • 89C51 mempunyai dua buah timer yaitu Timer 0 dan Timer 1
  • Masing-masing Timer terdiri dari 16 bit counter yang bersifat
    programmable
Register-register Timer
  • Timer Mode Register (TMOD) di alamat 89H
  • THx dan TLx
  • Timer Control Register (TCON) di alamat 88H
Timer Mode Register
TMOD






Gate:          Timer akan berjalan bila bit ini set dan INT0 (untuk Timer 0) atau INT1 (untuk Timer 1)
                  berkondisi high
C/T:           1 = Counter
                  0 = Timer
M1 & M0: Untuk memilih mode timer

THx dan TLx (x adalah nomor Timer)
Merupakan Register yang menunjukkan nilai dari timer di mana masingmasing
Timer mempunyai dua buah register yaitu:
  • THx untuk high byte
  • TLx untuk low byte
TH0 : Timer 0 High Byte terletak pada alamat 8AH
TL0 : Timer 0 Low Byte terletak pada alamat 8BH
TH1 : Timer 1 High Byte terletak pada alamat 8CH
TL1 : Timer 1 Low Byte terletak pada alamat 8DH

Timer Control Register (TCON)
Pada register ini, hanya 4 bit saja yaitu TCON.4, TCON.5, TCON.6 dan TCON.7 saja yang mempunyai fungsi berhubungan dengan timer.
TCON




TCON.7 atau TF1: Timer 1 Overflow Flag yang akan set bila timer overflow. Bit ini dapat di-clear oleh
                               software atau oleh hardware pada saat program menuju ke alamat yang ditunjuk oleh
                               interrupt vector.
TCON.6 atau TR1: 1 = Timer 1 aktif
                               0 = Timer 1 non aktif
TCON.5 atau TF0: Sama dengan TF1
TCON.4 atau TR0: Sama dengan TR1
TCON.3 hingga TCON.0 akan dibahas pada bagian interrupt

Mode Timer
  • Mode Timer terdiri dari:
  • Mode 0 Timer 13 bit
  • Mode 1 Timer 16 bit
  • Mode 2 Timer 8 bit auto reload
  • Mode 3 Split Timer
Mode 0 (13 Bit Timer)

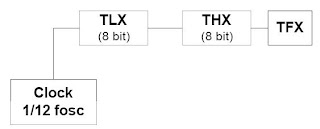

Mode 1 (16 Bit Timer)
TMOD


Mode 2
TMOD












Mode 3
TMOD





Pada Mode ini, Timer 0 terpisah menjadi 2 buah 8 bit timer dan TF1 dari Timer 1 tidak akan berpengaruh walaupun Timer 1 overflow. Timer 1 masih dapat digunakan untuk mode-mode yang lain seperti baud rate serial



Cara Kerja Timer
 Operasi Timer

Timer dapat bekerja dengan sumber clock dari:
  • Internal berdasarkan 1/12 frekwensi oscillator, C/T = 0
  • External berdasarkan trigger dari Tx (T0 untuk Timer 0 dan T1 untuk Timer 1) C/T = 1
Timer dapat bekerja berdasar trigger dari:
  • Software (Bit TRx)
  • Hardware (kaki INTx)

Timer ditrigger dari software


                                                     Pengaturan Timer dengan Software


Timer ditrigger dari Hardware

Pengaturan Timer dengan Hardware

Contoh program Timer
 $MOD51
ORG 00H
JMP START
ORG 100H
START:
    MOV P0,#01H
    MOV P1,#00H
    MOV P3,#00H
    JNB P2.0,$
    MOV R1,#05H

PASS:    CALL DELAY
    MOV A,P2
    JNB P2.0,CEK
    MOV A,P0
    RL A
    MOV P0,A
    DJNZ R1,PASS
    JMP LOCK

CEK:
    CJNE A,#0A8H,LOCK1
    JMP BENAR

LOCK1:    LJMP LOCK

BENAR:    MOV P0,#01H
    JNB P2.0,$
    CALL DELAY
    JNB P2.0,MENU1
    MOV A,P0
    RL A
    MOV P0,A
    CALL DELAY
    JNB P2.0,MENU2
    MOV A,P0
    RL A
    MOV P0,A
    CALL DELAY
MENU:    JB P2.0,$
    JNB P2.0,MENU3
    JMP MENU

MENU1:    MOV P3,#01H
    MOV P1,#0FFH
ANIME1:    MOV A,P3
    RL A
    MOV P3,A
    DEC P1
    CALL DELAY
    JB P2.1,RESET
    JMP ANIME1

MENU2:    MOV P3,#00H
    MOV P1,#03H
ANIME2:    MOV A,P1
    RL A
    MOV P1,A
    INC P3
    CALL DELAY
    JB P2.1,RESET
    JMP ANIME2

MENU3:    MOV P3,#0FH
    MOV P1,#03H
    CALL DELAY
    MOV P3,#00H
    MOV P1,#00H
    CALL DELAY
    JB P2.1,RESET
    JMP MENU3

DELAY:    MOV TMOD,#00010001B
    MOV R0,#20
ULANG:
    MOV TL0,#LOW(-50000)
    MOV TH0,#HIGH(-50000)
    CLR TF0
    SETB TR0
    JNB TF0,$
    CLR TF0
    CLR TR0
    DJNZ R0,ULANG
    RET

LOCK:
    MOV P0,#01010101B
    MOV P1,#01010101B
    MOV P3,#01010101B
    CALL DELAY
    MOV P0,#00H
    MOV P1,#00H
    MOV P3,#00H
    CALL DELAY
    JB P2.1,RESET
    JMP LOCK

RESET:    JB P2.1,$
    JMP START

END
